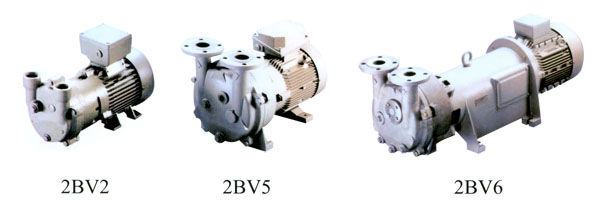

直聯式液環真空泵 2BV系列
結構合理 便于安裝
博采眾長，優化設計，滿足您的不同要求
--機泵同軸，便于安裝
--維護簡便
--優化設計，可靠性高
--采用機械密封
--運行平穩
制造性能可靠，運行平穩的真空設備是我們的宗旨
--2BV系列真空泵直接安裝在電機軸上，結構緊湊，設計合理
--不同的材質適應不同的工作環境
--高品質的機械密封消除了泄露，減少了維護設備的工作量
--相信總有滿足您要求的齊真真空泵
高效運行，低成本運轉，維護工作量小
--結構緊湊的2BV系列泵特別適合安裝在場地緊張的工作場所
--低消耗的工作液和可循環利用的工作液降低了運行戚本
--優良的設計保證2BV系列泵的低維護

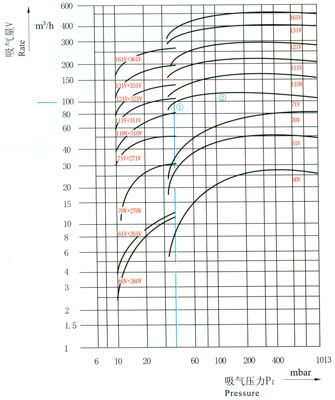

性能曲線及選型
 選型示例：
① 設計點參數：
吸氣量 V=100m3/h
吸氣壓力 P1=40mbar
② 其余參數同標準狀態(見注) 選擇與設計點①最近的一條曲線
③ 本例為71V
根據曲線編號查出相應的產品型號，查得型號為2BV2071
注：該性能曲線是在吸入介質為20οC的飽和空氣，工作液溫度15οC，排氣壓力1013mbar的狀態下得到的，性能允差±10%，圖中左側為配用大氣噴射器的性能曲線。
|
曲線編號
|
產品型號
|
額定功率
|
最大氣量(m3/h)
|
工作液流量(m3/h)
|
重量 (kg)
|
噪音dB(A)
|
|
No.
|
Type
|
Power
|
Max. rate
|
Flow
|
Weight
|
Noise
|
|
60V
|
2BV2060
|
1.1
|
27
|
O.12
|
20
|
62
|
|
61V
|
2BV2061
|
1.5
|
52
|
O.12
|
22
|
65
|
|
70V
|
2BV2070
|
3
|
80
|
O.15
|
31
|
66
|
|
* 71V
|
2BV2071
|
4
|
110
|
0.25
|
41
|
72
|
|
110V
|
2BV5/6110
|
4
|
165
|
0.4
|
78/148
|
63
|
|
ll1V
|
2BV5/6111
|
5.5
|
230
|
O.5
|
100/196
|
68
|
|
121V
|
2BV5/6121
|
7.5
|
280
|
O.6
|
145/225
|
69
|
|
131V
|
2BV5/6131
|
11
|
400
|
0.9
|
165/320
|
73
|
|
161V
|
2BV5/6161
|
15
|
500
|
1. 2
|
252/430
|
74
|
|
